《PEM燃料电池双极板基材上钽涂层的腐蚀行为研究》

图1.a显示了两个Ta涂层样品在阳极条件下的电动力极化曲线在两个不同的时间。两种样品均显示腐蚀电流密度Icorr远低于DOE目标值（<1x10-6 Acm-2），没有主动-被动过渡区。另一方面，EIS测试的结果样品经过类似处理后获得的结果（图1b）显示出高极化表面电阻，从而支持直流测试中获得的结果。

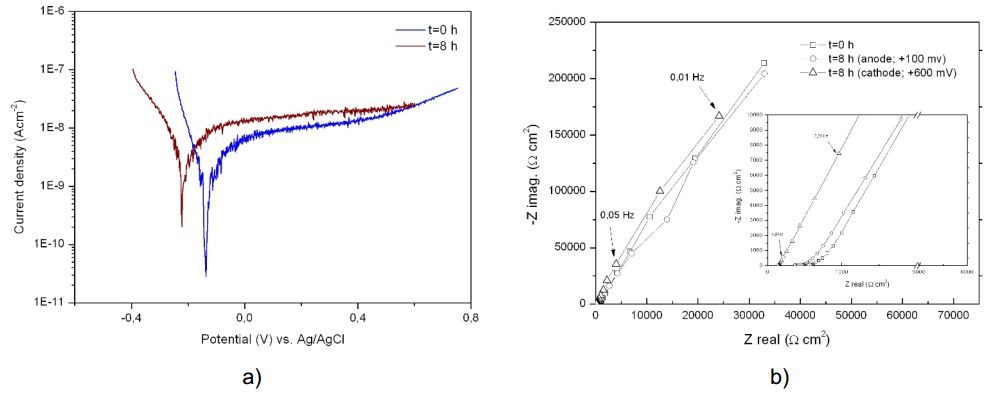

图1 a）阳极条件下Ta涂层的电位动力学极化曲线。b）奈奎斯特图从钽涂层样品在不同时间获得的EIS数据以及暴露于电解的处理溶液（阳极：H₂SO₄+0.1ppm HF（pH3）在80°C，用N₂吹扫脱气;阴极：H₂SO₄ + 0.1 ppm HF（pH3）在80°C，用空气吹扫脱气）。

图2 Ta涂层的横截面（a）和涂层表面（b）SEM图像

 图2显示了Ta涂层的横截面和表面SEM图像。结果在对Ta涂层进行腐蚀测试后，证实没有表面形态的改变层厚度（30μm）。此外，Ta涂层探针的ICR值可能会增加归因于在这些样品中观察到的柱状形态。Ta表面氧化物的存在经过腐蚀测试后，通过EDX分析证实。
