《钽膜改善了太阳能电池功率转换效率》

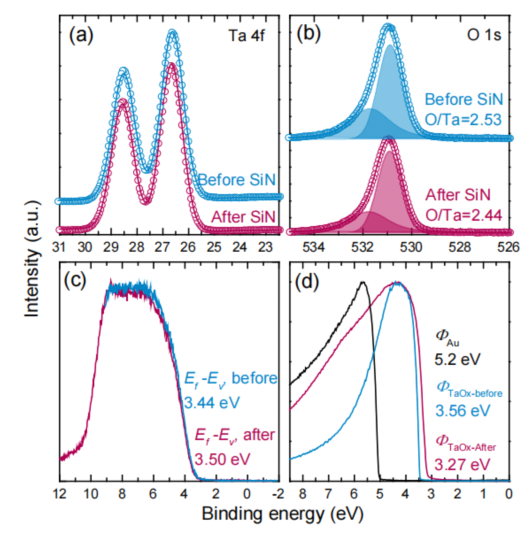

图1 原子层沉积的钽膜的电子表征

（a）和（b）分别显示了Ta 4f和O 1s的核心能级谱。 （c）显示价带谱，（d）显示了以金（Au）为参考的二次电子截止光谱。

如上所述，钽膜结合了高价带偏移，从而形成了潜在的势垒孔运输；但是，除非钽膜和Si之间的界面有空穴流过，否则它是完全钝化的。因此，n-Si /钽膜异质结构的载流子选择性需要不仅通过表征接触电阻率ρc来表征，而且还需要通过表征表面来评估重组速度。

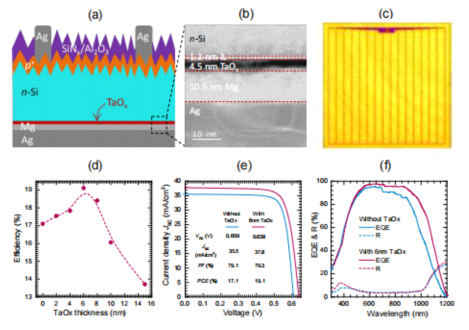

图2

（a）中示意性地示出了异质接触。（b）给出了后异质接触的横截面透射电子显微照片，显示了〜6 nm 钽膜由〜1.2 nm界面层和〜4.5 nm 钽膜组成。界面层可能是由于在前几次ALD期间用去离子水冲洗或水前驱物后暴露于环境周期。 使用1025的完整太阳能电池的光致发光图像。（c）纳米短通滤光片显示电池表面具有均匀的光学，钝化和接触行为。（d）显示了太阳能电池功率转换效率与钽膜的关系。（e）轻J–V曲线和电气有和没有〜6 nm 钽膜夹层的电池的参数。 （f）光谱响应（外部量子效率和反射率）。

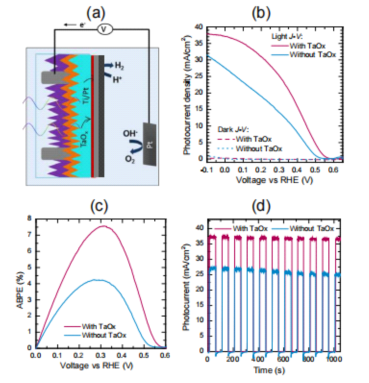

图3 具有钽膜钝化的电子异质接触的PEC器件结果

（a）说明了使用钽膜钝化的电子异质接触的n型硅光电阴极。

（b）呈现光电化学有和没有〜6 nm 钽膜夹层的Si光电阴极的电流-电压曲线。

（c）显示施加的偏见光子电流效率（ABPE）。

（d）显示了0V下Si光电阴极的电流-时间曲线vs可逆氢电极（RHE）。
