《铌、钽及其合金在热盐酸和磷酸溶液中的腐蚀行为》

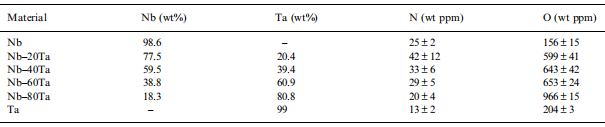

表1 铌、铌-钽合金和钽的化学结构

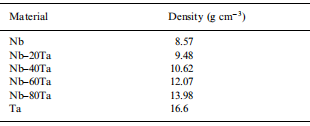

表2 铌、铌-钽合金和钽的密度

铌和铌钽合金在沸腾盐酸中的腐蚀行为

图1  铌在沸腾盐酸溶液中的腐蚀速率与暴露时间的关系

图2 铌-20wt %钽合金在沸腾盐酸溶液中的腐蚀速率与暴露时间的关系

图3 铌和铌-20wt %钽合金在沸腾的盐酸溶液中的腐蚀速率与asid浓度的关系

图4 铌、钽及其合金在150℃盐酸溶液中的腐蚀速率与砷的腐蚀速率

图5 铌、钽及其合金在200℃盐酸溶液中的腐蚀速率与砷的腐蚀速率

图1和图2示出了浓度和曝光时间。腐蚀速率随着测试时间的延长而降低。两种材料在最长测试时间内的腐蚀速率如图3所示。对于铌和铌-20wt %钽合金，腐蚀速率随着掺杂量的增加而增加。我们注意到铌-20重量%钽合金比铌更耐磨。在75℃沸腾的17.5重量%盐酸和20重量%盐酸中，暴露14天后，铌的腐蚀速率分别为97和33μm/年。

所有材料和所有气体的腐蚀速率都随着温度的升高而增加(图3-5)。

铌、钽及其合金在沸腾的H3PO4溶液中的腐蚀速率在图6-11中表示为腐蚀速率和暴露时间的函数。正如在沸腾的盐酸溶液中观察到的那样，随着时间的推移，腐蚀速率降低，并在长时间暴露后趋于稳定。

图6 铌在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

图7 铌-20wt %钽合金在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

图8 铌-40wt %钽合金在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

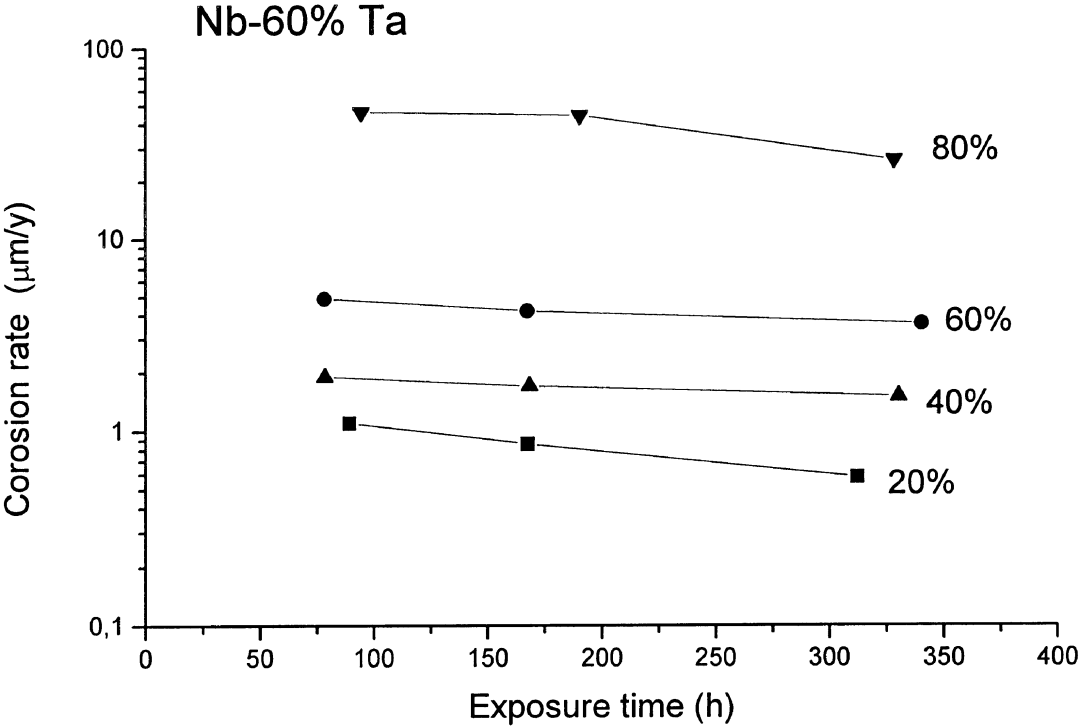

图9 铌-60wt %钽合金在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

图10 铌-80wt %钽合金在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

图11 钽在沸腾H3PO4溶液中的腐蚀速率与暴露时间的关系

暴露l4天后，在沸腾的40% H3PO4中形成钽。最长曝光时间获得的腐蚀速率随曝光时间的增加而增加，随钽含量的增加而减少。

铌、钽和铌钽合金在盐酸和磷酸溶液中的耐蚀性取决于气体浓度、温度和钽含量。温度和压强的增加导致了腐蚀速率的增加，钽的增加导致了腐蚀速率的减少。

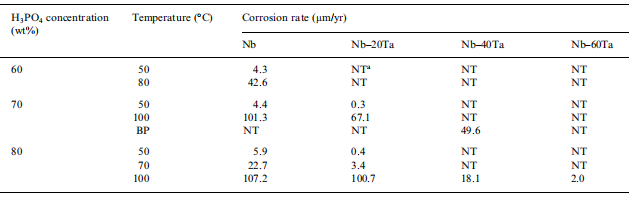

表3.不同温度下铌和铌钽合金在H3PO4溶液中的腐蚀速率

铌、钽和铌钽合金在盐酸和磷酸溶液中从沸点到200℃的腐蚀行为研究表明：

•砷含量的增加导致所有材料和特性的腐蚀速率降低；

•所有材料和物品的损耗率都随着温度的升高而增加；

•钽的加入提高了铌的电阻率；

•铌钽合金从60%的钽含量来看是非常耐腐蚀的，并且由于超视氧化物的形成，腐蚀速率随着暴露时间的延长而降低。
